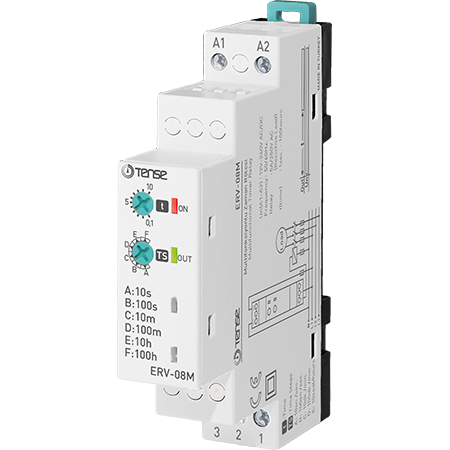

Detailbeschreibung - Zeitrelais ERV-08M (0,1 s - 100 h), Un: 12-230 V AC/DC

Das Zeitrelais ERV-08M ist ein universelles Verzögerungsrelais, das für die Steuerung des verzögerten Einschaltens nach Anlegen der Versorgungsspannung konzipiert ist. Es bietet einen großen Zeitbereich von 0,1 Sekunden bis 100 Stunden, eine universelle 12-230 V AC/DC-Spannungsversorgung, einfache Bedienung und DIN-Schienenmontage.

Es eignet sich für Automatisierungsanwendungen zur Steuerung von Lüftern, Motoren, Beleuchtung, Schützen und anderen Geräten, die einen verzögerten Anlauf erfordern.

Wichtigste Merkmale

• Verzögertes Einschalten des Schließers beim Anlegen einer Spannung

• Großer Zeitbereich: 0,1 s - 100 h

• Universelle Spannungsversorgung: 12-230 V AC/DC (4 VA)

• 1× SPDT-Schaltkontakt ( NO/NC), 5A/250VAC

• Zwei LED-Anzeigen:

  • ON (rot) - Strom vorhanden

  • OUT (grün) - Status des Ausgangsrelais

• Zeiteinstellung mit zwei Drehpotentiometern

• Montage auf DIN-Schiene 35 mm

• Schutzart IP20

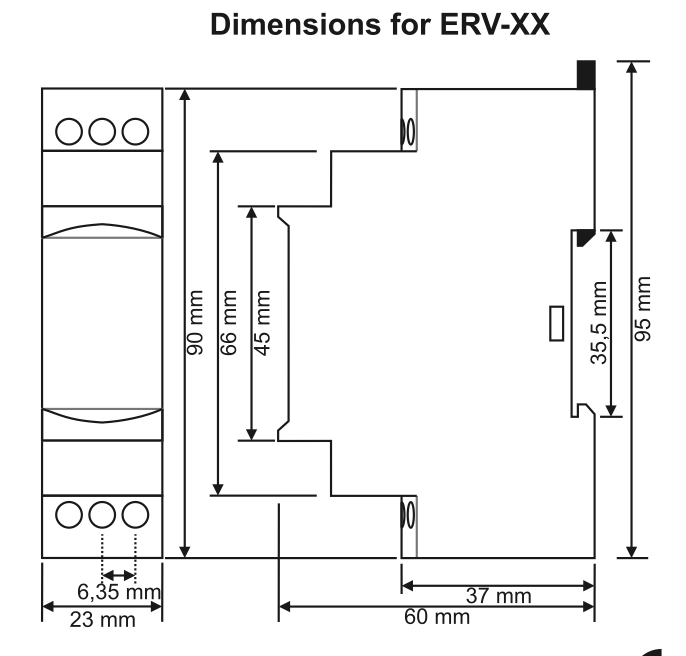

• Kompakte Abmessungen: 91 × 18 × 65 mm

Bedienelemente und Funktionen

LED-Anzeige

• ON (rot) - Relais ist angezogen

• OUT (grün, leuchtet ständig) - Ausgangsrelais ist erregt (Kontakt 2-3 angeschlossen)

• OUT (grün, blinkend) - der Countdown zum Schalten läuft

Zeiteinstellung

Mit dem Zeitrelais können Sie mit Hilfe von zwei Potentiometern eine genaue Verzögerung einstellen:

1. Potentiometer "t" (0,1 bis 10)
   - Feineinstellung in % des Gesamtbereichs
   - 0,1 = 1%, 10 = 100%

2. Potentiometer "TS" - Bereichswahl:

   • A = 10 s

   • B = 100 s

   • C = 10 min

   • D = 100 min

   • E = 10 h

   • F = 100 h

Die Zeitumstellung wird beim nächsten Einschalten der Stromversorgung aktiviert.

Funktion der Schaltung

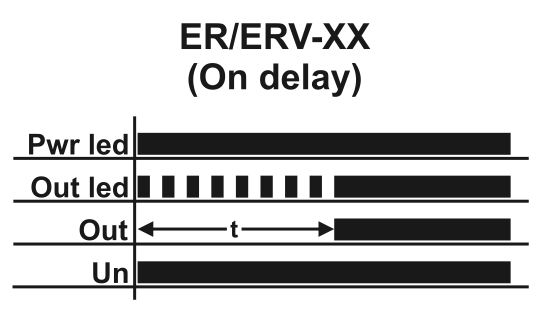

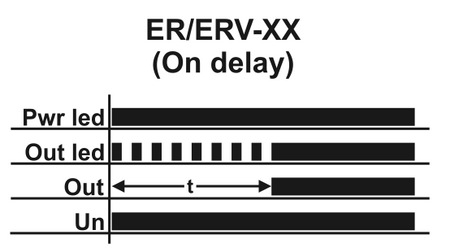

1) ON Delay - verzögerte Einschaltung (Klemmen 2-3, NO)

• Beim Anlegen der Spannung beginnt der Countdown der eingestellten Zeit

• Nach Ablauf der Zeit wird das Relais Out (RLY) aktiviert - der Kontakt 2-3 (NO → COM) wird eingeschaltet

2) Ausschaltverzögerung über NC-Kontakt (Klemmen 2-1)

• Kontakt 2-1 (NC) wird auch ohne Spannungsversorgung geschaltet

• Wenn die Stromversorgung eingeschaltet ist, beginnt der Countdown

• Nach Ablauf der Zeit wird der Kontakt 1-2 geöffnet

Verwendung

Das Zeitrelais ERV-08M wird für Anwendungen verwendet, bei denen eine verzögerte Einschaltung nach dem Eintreten eines Ereignisses erforderlich ist:

• Der Ventilator schaltet sich erst ein, nachdem das Licht eingeschaltet wurde (Toilette, Badezimmer)

• Beleuchtung in der Garage oder im Hausflur nach dem Öffnen der Tür

• Stufenweises Einschalten von Motoren

• Verzögertes Schalten von Schützen

• Sequentielles Schalten von mehreren Stromkreisen

• Verzögertes Einschalten eines Geräts

Die Zeitzählung beginnt, sobald das Relais mit Strom versorgt wird.
