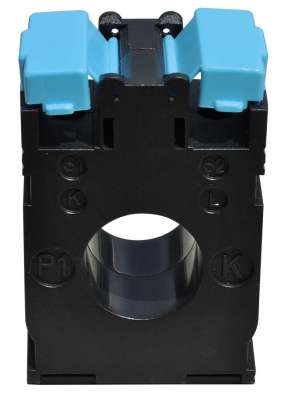

Stromwandler CK20 - 100/5 A, 1,5 VA, Klasse 1

Hersteller.

Beschreibung des Produkts

Die Strommesswandler der Serie CK20 sind für genaue Wechselstrommessungen mit Amperemetern, Leistungsmessern, Messmodulen und Multimetern konzipiert. Das Design mit nicht brennbarem ABS-Gehäuse, verschließbarer Anschlusskappe und hochwertigen Messingklemmen gewährleistet hohe Sicherheit und Zuverlässigkeit.

Der Transformator ist für 100 A Primärstrom ausgelegt und liefert 5 A Sekundärstrom bei 1,5 VA Last. Durch den Montageadapter ist er für die DIN-Schienenmontage geeignet.

Technische Daten

Elektrische Daten

• Umwandlungsverhältnis (Koeffizient): 100/5 A

• Last: 1,5 VA

• Genauigkeitsklasse: 1

• Nennfrequenz: 50-60 Hz

• Stoßstromgrenze: FS 5

• Prüfspannung: 3 kV / 1 min

Mechanische Ausführung

• Gehäuse: selbstverlöschendes ABS (nicht brennbar)

• Klemmenblock:

  • Nicht abnehmbare, verschließbare Abdeckung

  • Messingklemmen

  • geeignet für Leiter mit großem Querschnitt

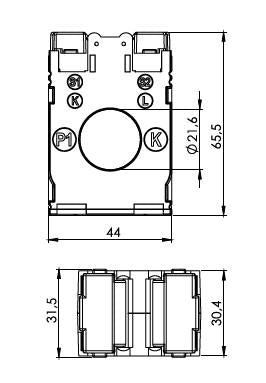

• Kabeldurchführung: Ø 20 mm

• Montage: auf DIN-Schiene (Halter Typ KK0003)

Widerstand

• Thermischer Widerstand gegen Kurzschlussstrom: Ith = 60 × In

• Widerstand gegen Dauerstrom: Id = 1,2 × In

• Betriebstemperatur: -25 °C bis +85 °C

Normen

Entspricht den internationalen Normen:

• IEC 60044-1

• IEC 61869-2

• VDE 0414-1

• DIN 57414

• BS 3938

• BS 7626

• EN 61869-2

Produktvorteile

• Hohe Genauigkeit für Messzwecke (Klasse 1)

• Sichere Messingklemmen mit Deckel

• Langlebiges, flammhemmendes ABS-Gehäuse

• Montage auf DIN-Schiene - ideal für Schaltschränke

• Kompakte Größe und einfache Installation

• Großer Betriebstemperaturbereich
