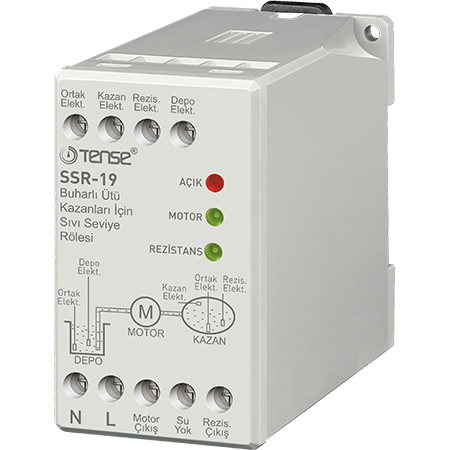

Relais für die Wasserstandsregelung in Kessel und Dampferzeuger

Beschreibung des Produkts

Das Wasserstandsrelais ist für den Einsatz in Heizkesseln, Dampferzeugern und Wassererwärmungsanlagen vorgesehen, wo es für eine automatische Abschaltung des elektrischen Heizsystems sorgt, wenn sich nicht genügend Wasser im Tank befindet.
Es verhindert, dass das Heizgerät "trocken" läuft, und schützt so die Anlage und verlängert deren Lebensdauer.

Das Gerät arbeitet mit zwei unabhängigen Leistungssystemen - TANK (Brunnen/Tank) und BOILER (Kessel/Heizung).

Funktionen der Ausrüstung

Füllstandskontrolle des Tanks (TANK)

• Solange der Wasserstand über der Elektrode TANK liegt, läuft die Pumpe (die Anzeige "Motorbetrieb" leuchtet).

• Fällt der Wasserstand unter die TANK-Elektrode, schaltet die Pumpe ab.

Niveauregelung Kessel/Heizung (BOILER)

• Bei Erreichen des KESSEL-Füllstands schaltet die Pumpe ab - der Tank ist voll.

• Sinkt der Pegel im Boiler unter die BOILER-Elektrode, wird eine 10-sekündige Verzögerung ausgelöst, nach der sich die Pumpe automatisch einschaltet und das Wasser nachfüllt.

Elektrische Steuerung der Warmwasserbereitung (RES Elect)

• Wenn der Wasserstand im Boiler den RES Elect-Wert erreicht, schaltet sich die Heizung ein (Kontrollleuchte aus).

• Sinkt der Füllstand unter den RES Elect, schaltet sich die Heizung aus und die Kontrollleuchte leuchtet auf.

Diese Funktion schützt das Heizgerät vor Überhitzung oder Zerstörung, wenn der Tank leer ist.

Verkabelung (Übersicht)

• Com Elect - gemeinsame Elektrode (muss mit dem Metallkörper des Tanks/Kessels verbunden sein; falls nicht leitfähig, eine separate Elektrode verwenden)

• Tank Elect - Füllstandselektrode für Brunnen/Tank

• Boiler Elect - Elektrode für den Kesselfüllstand

• Res Elect - Elektrode für die Heizungssteuerung

• Res Out - Ausgang für Heizungsanschluss

• Water Not - Ausgang für die Signallampe (kein Wasser)

Wichtiger Hinweis

• Die Elektroden sind nicht im Lieferumfang enthalten - sie müssen separat bestellt werden.

• Wir empfehlen außerdem den Kauf von 3 Stück 2-A-Schutzschaltern zum Schutz der Eingangs- und Ausgangsstromkreise.

• Verdrahten Sie das Relais genau nach dem Schaltplan des Herstellers.

• Wenn die Steckdose nicht leitend ist, muss eine spezielle gemeinsame Elektrode verwendet werden.

Technische Parameter

• Nennspannung: 220 V AC

• Betriebsspannungsbereich: 90-110%

• Frequenz: 50/60 Hz

• Leistungsaufnahme: < 3 VA

• Betriebstemperatur: -40...+50 °C

• Anschluss: Schraubklemmen

• Montage: DIN-Schiene oder Montageplatte

• Relais für Wasserstandskontrolle

• Dokumentation / Schaltplan
  (Elektroden nicht enthalten)
