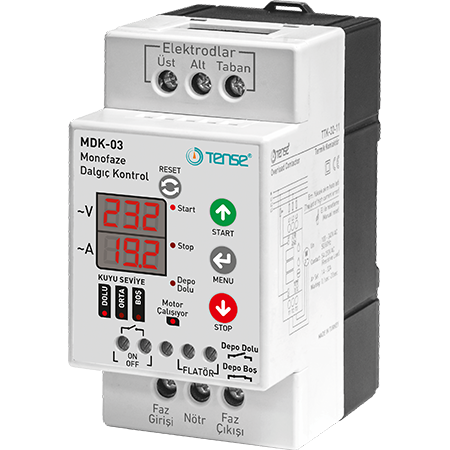

TENSE MDK-03 Einphasen-Tauchpumpensteuerung, 150-270 V AC, 30 A

Beschreibung des Produkts

Das Steuergerät TENSE MDK-03 ist für den Schutz und die Steuerung von einphasigen Tauchpumpen bis zu 4 kW konzipiert.
Es bietet Schutz gegen:

• Überspannung und Unterspannung

• Überstrom und Überlastung der Pumpe

• Wassermangel im Brunnen oder Bohrloch

Eingebaute Funktionen ermöglichen die Überwachung des Tankfüllstands, die Einstellung von Zeitverzögerungen, die Steuerung des Startintervalls und die Möglichkeit, die Pumpe aus der Ferne ein- und auszuschalten.

Wichtigste Merkmale

• Einphasige Stromversorgung: 150-270 VAC, 50 Hz

• Max. Stromstärke: 30 A

• Mikroprozessorsteuerung mit LED-Anzeige für Spannung, Strom und Elektrodenstatus

• Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Unterstrom, Wasserstandskontrolle

• Einstellbare Betriebsparameter: P1-P12 (z. B. Spannung, Strom, Ansprechverzögerung, Einschaltintervalle, Anzahl der automatischen Rückstellungen, obere Sensorverzögerung)

• Betriebsarten: START / STOP

• Speicherung des letzten Gerätezustandes vor der Abschaltung

• Anzeige des Eintauchens der Elektrode in Wasser (obere - rote Anzeige, untere - gelbe Anzeige)

Technische Parameter

• Betriebsspannung: 150-270 V AC

• Frequenz: 50 Hz

• Strombereich: 1-30 A

• Leistungsaufnahme: < 6 W

• Flüssigkeitsempfindlichkeit: < 50 kΩ

• Schutzart: IP20

• Betriebstemperatur: -20 °C bis +55 °C

• Kabelquerschnitt: Max. 10 mm² (Spannungsversorgung), Elektroden bis zu 2,5 mm²

• Gewicht: 0,25 kg

• Aufstellhöhe: < 2000 m

Anwendung

• Schutz von Tauchpumpen vor Trockenlauf und Überlast

• Wasserstandskontrolle in Brunnen und Tanks

• Echtzeitüberwachung von Spannung und Strom

• Ferngesteuertes Ein- und Ausschalten der Pumpe

Wichtige Hinweise

• Elektroden / Wasserstandssensoren sind nicht im Lieferumfang enthalten - müssen separat bestellt werden

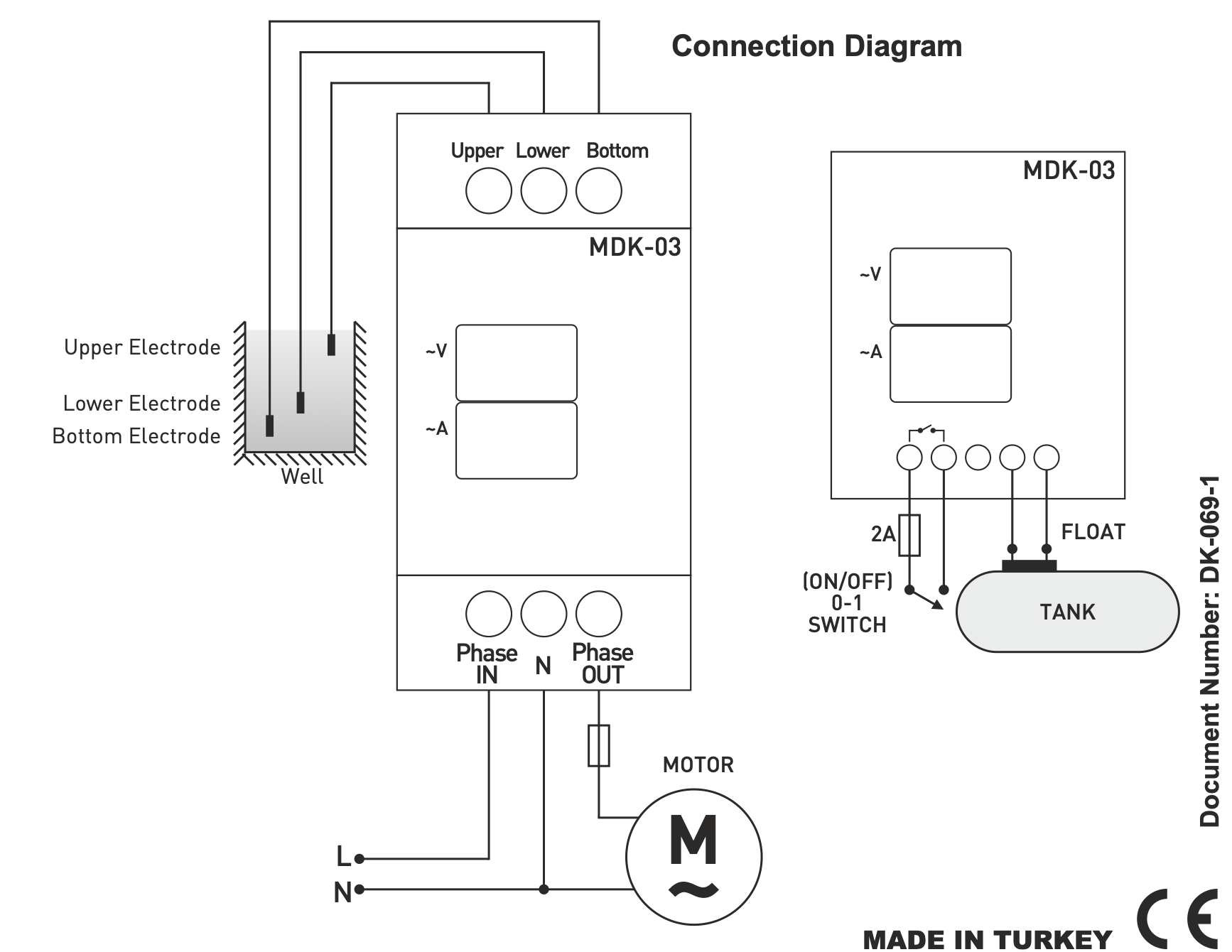

• Das Steuergerät muss gemäß dem Schaltplan des Herstellers angeschlossen werden

• Die Flüssigkeit darf nicht brennbar oder explosiv sein

• Die Installationstemperatur muss > 0 °C sein.

• Pumpe muss geerdet sein

• Die korrekte Verdrahtung der Eingänge für das Niveaurelais und den Fernschalter ist für den korrekten Betrieb des Gerätes notwendig
