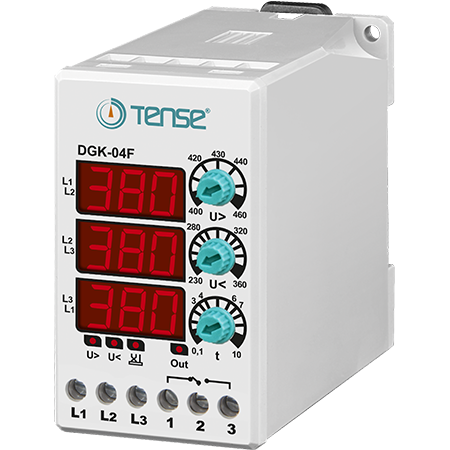

Dreiphasiges digitales Spannungsschutzrelais mit Phasenfolgeüberwachung (ohne Neutralleiter), DGK-04F

Digitales dreiphasiges Spannungsschutzrelais für DIN-Schiene, Tense

Das mikroprozessorgesteuerte Schutzrelais Tense DGK-04F wurde für den umfassenden Schutz empfindlicher Industrieanlagen und Motoren vor den Risiken entwickelt, die mit Spannungsschwankungen in Dreiphasen-Netzen verbunden sind. Das Gerät überwacht kontinuierlich die Phasensumme und bietet hochpräzisen Schutz vor Überspannung, Unterspannung und Phasenfolgefehlern. Eine Besonderheit dieses Modells ist der Anschluss ohne Notwendigkeit eines Neutralleiters (asymmetrische/dreiphasige Netze).

Das Relais ist mit digitalen Anzeigen ausgestattet, die einen sofortigen Überblick über den Status der einzelnen Phasen bieten. Der Benutzer kann die Spannungsgrenzwerte sowie die Zeitverzögerung präzise einstellen, um kurzzeitige Netzspitzen herauszufiltern und unerwünschtes Schalten zu vermeiden. Die kompakte, modulare Bauweise gewährleistet eine einfache Installation auf einer standardmäßigen 35-mm-DIN-Schiene.

Hauptfunktionen und Schutzfunktionen

• Überspannungs- und Unterspannungsschutz: Schaltet den Ausgang automatisch ab, wenn die Spannung die eingestellten Grenzwerte überschreitet oder unterschreitet.

• Phasenfolgeüberwachung: Verhindert den Rückwärtslauf von Motoren bei falscher Phasenanordnung.

• Ohne Neutralleiter (Non-Neutral): Ideal für Systeme, in denen kein N-Leiter vorhanden ist oder benötigt wird.

Technische Daten

• Produkttyp: Digitales Spannungsschutzrelais

• Anzahl der Phasen: 3 (dreiphasiger Anschluss ohne N)

• Nennbetriebsspannung ($U_n$): 3× 380 V AC (50/60 Hz)

• Montageart: 35-mm-DIN-Schiene / Montageplatte

• Ausgangskontakt: 5 A / 250 V AC (ohmsche Last)

Einstellbereiche

• Überspannungsschutz (High Voltage): 400 – 460 V AC (einstellbar)

• Unterspannungsschutz (Low Voltage): 230 – 360 V AC (einstellbar)

• Fehlerwartezeit (Error Waiting Time): 0,1 – 10 s (einstellbar)
